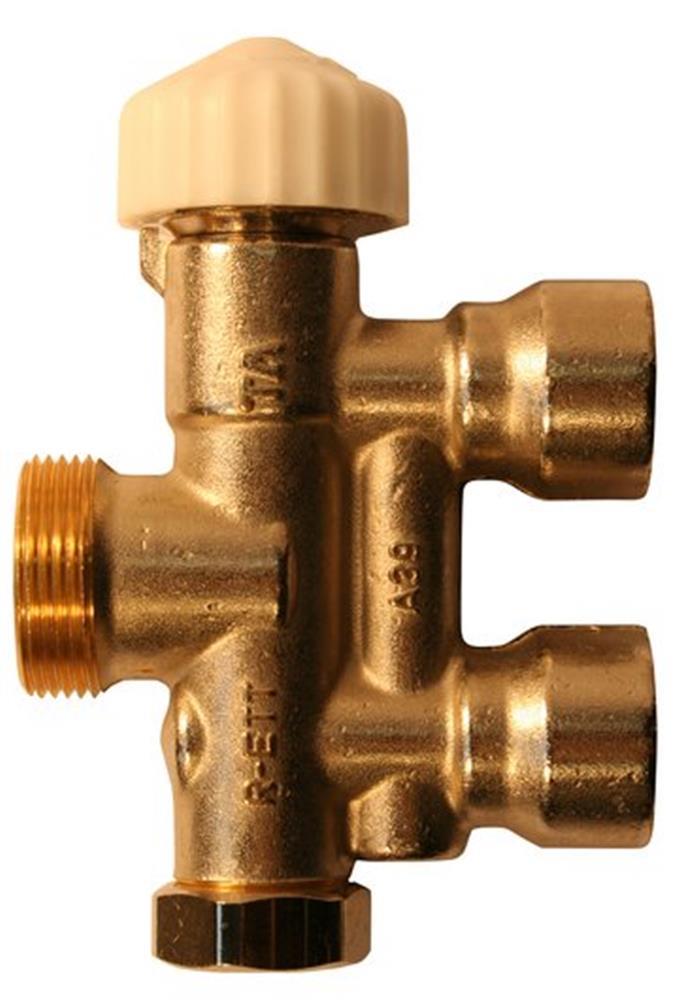

TA-Renovett undermonteret til 1 strengsanlæg Osby LL

TA-Renovett undermonteret til 1 strengsanlæg

Anvendelsesområde:
I nyinstallationer og eksisterende varmeanlæg, 1- og 2-strengs med pumpecirkulation.
1-strengsanlæg Kvs = 2,3
2-strengsanlæg Kvs = 1,3

Trykklasse:
PN 10

Max differenstryk:
100 kPa = 1 bar

Max anbefalet trykfald for at undgå støj over ventilen:
3 mVs = 30 kPa = 0,3 bar (samtlige ventiler og dimensioner)

Temperatur:
Max arbejdstemperatur: 120 ° C

Materiale:
Ventilhus og kegle i messing.
Teflonbelagt spindel i overdelen.

Overfaldebehandling:
Forniklet

Mærkning:
Undermonterede ventiler:
På proppen under indreguleringskeglen kan man afgøre, om den er installeret til 1- eller 2-strengsanlæg.
Prop 1-strengs: forniklet
Prop 2-strengs: ubehandlet (gul)
Sidemonterede ventiler:
Ventilhuse som leveres i 2-strengsudførelse fra fabrik har et 2:a stemplet på siden af ventilhuset. Ved usikkerhed om den aktuelle indstilling kan kontrol foretages under drift, se omstillling 1- og 2-strengsanlæg.

Forindstillingsværktøj:
RADIETT-U, RENOVETT-U:
Unbraconøgle 4 mm.
RADIETT-S, RENOVETT RVES:
Indre spindel - unbraconøgle 2,5 mm.
Ydre spindel - unbraconøgle 4 mm.

Bemærk:
Ventilen kan forindstilles og afspærres mod radiatoren.

Termostater:
Se katalogblad TERMORETT TRV 300.

Termomotor:
Se katalogblad TSE 150.
